opis izdelka

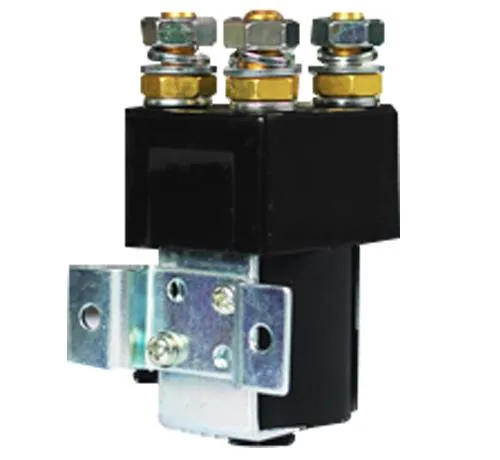

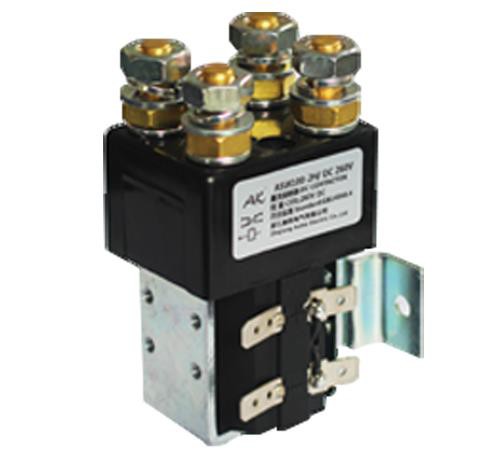

ASW100 M -2 P 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 100A 2NO M agnetic L atching varčevanje z energijo AOKAI DC Kontaktor
ASW100M-2P je magnetna zaskočni DC kontaktor. Razlika med magnetnim zaskočni DC kontaktor in magnetno DC kontaktor je tuljava. Tako so različne tudi njihove oskrbe z električno energijo in smer pulz. O magnetnem zaskočni DC kontaktor, ko je njegov kontakt zaprt, se bo s trajnim magnetom obdržati svoj akcijski stanje in ukrepi tuljava bo izpadejo. Potem se namen varčevanja z energijo. Obstajata dve vrsti običajno odprti kontakti, ki se lahko uporabljajo v avtomobilski električni vitel, telekomunikacijske opreme, strojev, akumulator, električni viličar, vlaki, ladje, UPS in drugi električni nadzorni sistem.
| Znamka: AK / AOKAI Ime: DC Kontaktor Vzorec: ASW100 M -2 P Nazivna napetost: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V itd Nominalni tok: 100A Dimenzije: 65,5 * 97,5 * 100 (mm) Teža: Približno 1 02 0g |
|
OPIS
Coil Nazivna napetost | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V itd |
Glavna Circuit nazivni tok (A) | 100A |
Glavna Circuit Contact Voltage Drop (Load: 100A) | ≤80mV |
Pod (20 ± 5) ℃, hlajenje Pull-in napetost | ≤70% |
Pod (20 ± 5) ℃, hlajenje Drop-out Napetost | ≥5%, ≤40% |
Sprejemljiva Gibanje Razpon Coil Voltage | ± 20% |
Pull-Time (N / O Kontakti, da zaprete) | ≤30ms |
Drop-out čas (N / O Kontakti za odpiranje) | ≤20ms |
Max Prekinjanje čas Kontakti | ≤5ms |
izolacijska upornost | ≥50MΩ |
dielektrična trdnost | 50Hz / 60Hz 1000VAC / 1 min |
preobremenitev Trenutna | ≤7Ie, ≤1s |
Coil Poraba energije (W) | ≤24.0W |
Električna življenje | 20.000-krat |
mehansko življenje | 300 tisočkrat |
Delovna način | Stalno |
Kontaktni obrazec | 2 NE |
Material kontakta | AgCdO / AgCuO |
Pomožni Kontakt nazivne obremenitve (po želji deli) | 2A / 48VDC, 5A / 24VDC |
tehnični standard | GB14048.4-2010 |
UPORABA OKOLJE
Nadmorska višina | ≤2Km | Sobna temperatura | -25 ~ + 55 ℃ |
Mednarodna zaščita razred | IP50 | namestitev Tip | III |
Način, da namestite | Kaj | vibracije | 2,5 g (5 ~ 50) Hz |
vpliv | 50g, 11ms (Half-Sine Wave) | ||
shematski prikaz
MONTAŽA DIAGRAM
