opis izdelka

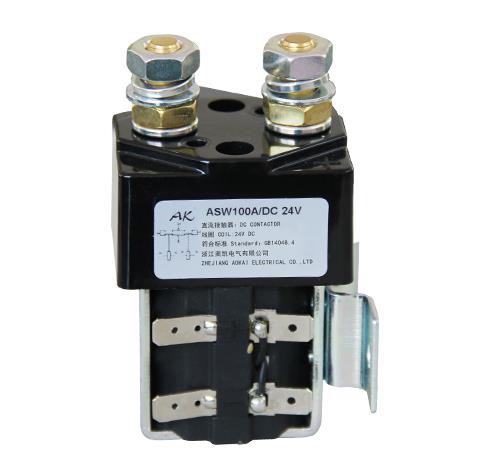

ASW100 M 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 100A Magnetic zapahom AOKAI DC kontaktor
ASW100M je magnetna zaskočni DC kontaktor. Razlika med magnetnim zaskočni DC kontaktor in magnetno DC kontaktor je tuljava. Tako so različne tudi njihove oskrbe z električno energijo in smer pulz. O magnetnem zaskočni DC kontaktor, ko je njegov kontakt zaprt, se bo s trajnim magnetom obdržati svoj akcijski stanje in ukrepi tuljava bo izpadejo. Potem se namen varčevanja z energijo.
ASW100 razvija za neprekinjeno obremenitev, ki je 100 amperov. Neprekinjeno tok se v stanju brez ali z redkimi zahteve obremenitve preklapljanje (vzdržuje nižjo kontaktni upor).
ASW100M je bil zasnovan za enosmerni tok obremenitve, vključno z motorji, kot se uporabljajo v električnih vozilih, kot so industrijske tovornjake, in telekomunikacijskih in elektroenergetskih aplikacij.
| Znamka: AK / AOKAI Ime: DC Kontaktor Model: ASW100 M Nazivna napetost: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V itd Nominalni tok: 100A Dimenzija: 33 * 36 * 88 (mm) Teža: Približno 200 g |
|
OPIS
Coil Nazivna napetost | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V itd |
Glavna Circuit nazivni tok (A) | 100A |
Glavna Circuit Contact Voltage Drop (Load: 100A) | ≤80mV |
Pod (20 ± 5) ℃, hlajenje Pull-in napetost | ≤70% |
Pod (20 ± 5) ℃, hlajenje Drop-out Napetost | ≥5%, ≤40% |
Sprejemljiva Gibanje Razpon Coil Voltage | ± 20% |
Pull-Time (N / O Kontakti, da zaprete) | ≤30ms |
Drop-out čas (N / O Kontakti za odpiranje) | ≤20ms |
Max Prekinjanje čas Kontakti | ≤5ms |
izolacijska upornost | ≥50MΩ |
dielektrična trdnost | 50Hz / 60Hz 1000VAC / 1 min |
preobremenitev Trenutna | ≤7Ie, ≤1s |
Coil Poraba energije (W) | ≤7.0W |
Električna življenje | 20.000-krat |
mehansko življenje | 300 tisočkrat |
Delovna način | Neprekinjeno ali s prekinitvami |
Kontaktni obrazec | 1 NO ali 1 NC |
Material kontakta | AgCdO / AgCuO |
Pomožni Kontakt nazivne obremenitve (po želji deli) | 2A / 48VDC, 5A / 24VDC |
tehnični standard | GB14048.4-2010 |
UPORABA OKOLJE
Nadmorska višina | ≤2Km | Sobna temperatura | -25 ~ + 55 ℃ |
Mednarodna zaščita razred | IP50 | namestitev Tip | III |
Način, da namestite | Kaj | vibracije | 2,5 g (5 ~ 50) Hz |
vpliv | 50g, 11ms (Half-Sine Wave) | ||
shematski prikaz
MONTAŽA DIAGRAM
Aokai Electric je vaš najboljši vir za visoko kakovost 24v dc 100a zaskočni releje s CE certificiranje. Bili smo ena od največjih tovrstnih proizvajalcev in dobaviteljev na Kitajskem od naše ustanovitve leta 2008. Dobrodošli v stik z našo tovarno za proizvode.
Priljubljena oznake: 24V DC 100A zaskočni releji, proizvajalci na Kitajskem, dobavitelji, tovarna, CE
