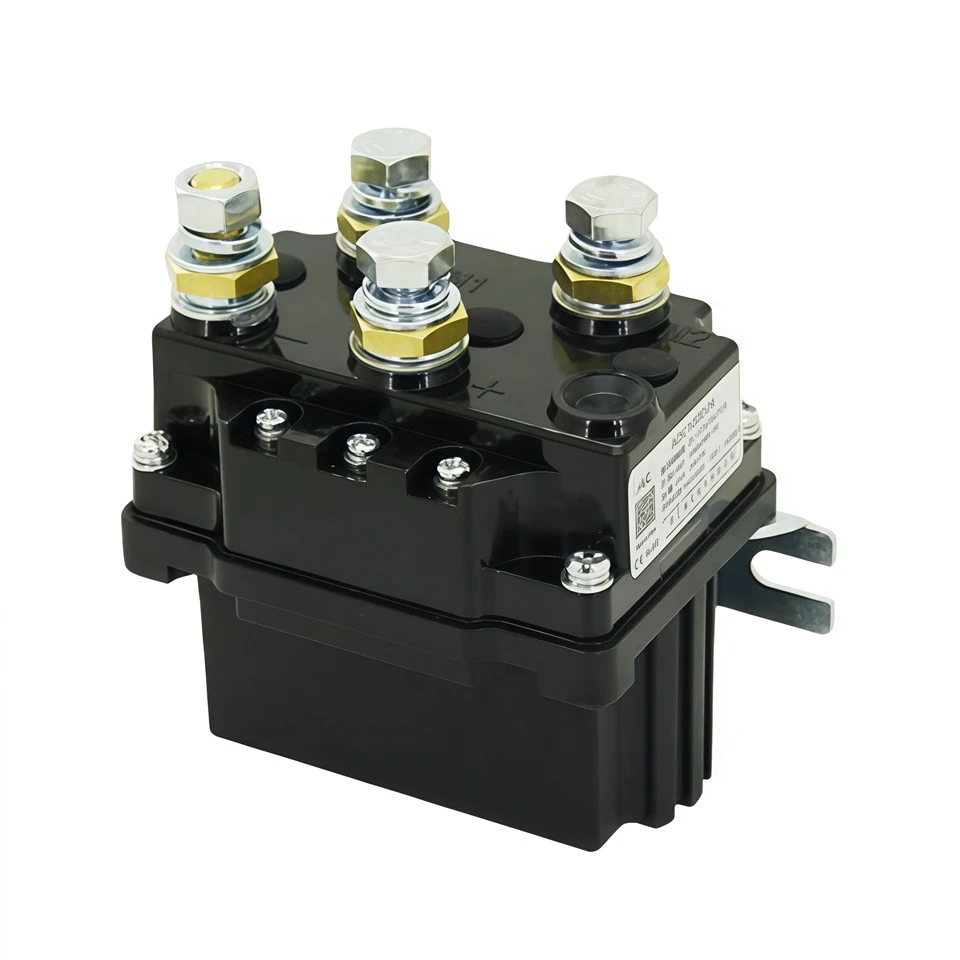

Zhejiang Aokai Electric Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev visokokakovostnega 24v, 12v enosmernega kontaktorja aokai vitel elektromagnetnega kontaktorskega releja 100 amperov za vzvratno vožnjo motorja na Kitajskem. Če nameravate kupiti CE odobren visokokakovosten 24v, 12v enosmerni kontaktor aokai vitel elektromagnetni kontaktorski rele 100 amperov za vzvratno vožnjo motorja, dobrodošli, da dobite več informacij v naši tovarni. Na voljo so dobre storitve in kakovostni izdelki.
Lastnosti
◪ Neprekinjena obremenitev 100A.
◪ Ima dva niza normalno odprtih in dva niza normalno zaprtih kontaktov.
◪ Poraba energije tuljave Manjša ali enaka 6 W.
◪ Izolacijska upornost je do 100 MΩ (1.000 VDC), zdržna napetost med kontaktom in tuljavo je 3,5 kV.
◪ Stopnja zaščite IP: IP67.
◪ Skladno z zahtevami IEC 60664-1, GB/T14048.1 in GB/T14048.4.
◪ Skladno z zahtevami RoHS (2015/863/EU), REACH (1907/2006/EC).
◪ Varnostni certifikat: CE.
Specifikacije
|
Parametri delovanja (pri 23stopnja) |
||
|
Kontaktni dogovor |
2K (2NO), 2B (2NC) |
|
|
Kontaktna odpornost |
Manjši ali enak 30 mΩ |
|
|
Padec kontaktne napetosti |
Manj ali enako 80 mV (pri 80 A) |
|
|
Preobremenitveni tok |
Manjše ali enako 4le, ≯1s |
|
|
Temperaturno območje |
-40 stopinj ~ 85 stopinj |
|
|
Nakladalni terminal |
Zunanji navoj M8 |
|
|
Vlažnost |
5%~95%RH |
|
|
Zunanja dimenzija |
105 mm * 62,5 mm * 98 mm |
|
|
Delovna dolžnost |
Neprekinjeno |
|
|
Električna vzdržljivost z obremenitvijo (uporovno) |
Večje ali enako 20.000-krat |
|
|
Navor ožičenja obremenitve |
8-10N.m |
|
|
Vlečna-napetost |
Manj ali enako 70 % nas |
|
|
Izpad-napetosti |
5%-40% nas |
|
|
Odstopno obdobje stika |
Manjši ali enak 5 ms |
|
|
Pritegnite-pravočasno |
Manjši ali enak 30 ms |
|
|
Čas za-opustitev |
Manjši ali enak 30 ms |
|
|
Dielektrična trdnost |
Med glavnimi stiki |
50Hz/60Hz 1500VAC/1min |
|
Med glavnimi kontakti in tuljavo |
50Hz/60Hz 1500VAC/1min |
|
|
Izolacija |
Začetno stanje |
100 MΩ 1 min |
|
Po električnem življenju |
50 MΩ 1 min |
|
|
Šok |
Stabilnost |
20 g (vklop) |
|
Moč |
50g |
|
|
Vibracije |
3,5 g, 10 ~ 200 Hz, 1/2 sinusnega vala (ob vklopu) |
|
|
Mehanska vzdržljivost |
Večje ali enako 100.000-krat |
|
|
Navor ožičenja tuljave |
0.5-0.8N.m |
|
|
ADC100DParametri tuljave |
||||
|
Napetost tuljave |
Vlečna-napetost |
Izpad-napetosti |
Odpornost tuljave (držanje) |
Poraba energije tuljave (držanje) |
|
12V |
Manjše ali enako 70% Us |
5%-40% nas |
24Ω±10% |
6W±10% |
|
24V |
Manjše ali enako 70% Us |
5%-40% nas |
96Ω±10% |
6W±10% |
|
36V |
Manjše ali enako 70% Us |
5%-40% nas |
216Ω±10% |
6W±10% |
|
48V |
Manjše ali enako 70% Us |
5%-40% nas |
384Ω±10% |
6W±10% |
|
60V |
Manjše ali enako 70% Us |
5%-40% nas |
600Ω±10% |
6W±10% |
|
72V |
Manjše ali enako 70% Us |
5%-40% nas |
864Ω±10% |
6W±10% |
| Specifikacije pakiranja | |||||||
| Model izdelka | Pakiranje | Min. KOLIČINA notranje embalaže | Velikost škatle (DxŠxV cm) |
Neto teža/PCS (Maks.) g |
Skupna KOL (kos) |
Neto teža (Maks.) kg |
Bruto teža (Maks.) kg |
| ADC100D | Pearl bombaž + karton | 10 kosov/plast | 42.5x28x26 | 990 | 20 | 19.8 | 20.8 |
| Opomba: 1. Za referenco je naveden samo en primer različnih tipičnih specifikacij pakiranja za vsako kategorijo izdelkov. 2. Dejanska teža embalaže bo nihala glede na vlažnost okolja. Za specifično težo serije se obrnite na vaše specializirano prodajno osebje. |
|||||||
Predstavitev izdelka
Ta serija DC kontaktorjev se uporablja za krmiljenje obračanja motorja, ki se pogosto uporablja v elektromobilih, električnih viličarjih, električnih vitlih, inženirskih strojih itd.
Kodiranje modela
Shema ožičenja
Okvirna risba dimenzij namestitve
Opomba: Ti podatki so samo za referenco pri izbiri strank, AOKAI se je po najboljših močeh trudil zagotoviti točnost informacij. Specifikacije in parametri izdelka se lahko spremenijo zaradi izboljšave izdelka itd., lahko so nedosledni, ker niso pravočasno posodobljeni. Za posebne parametre in zmogljivost vsakega izdelka si oglejte vzorce, ki jih je zagotovil AOKAI, in ustrezne podpisane in
