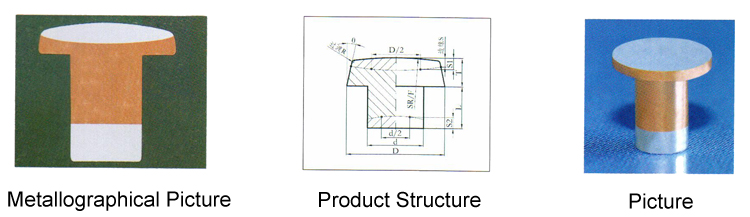

standardne oblike
Tehnični podatki
Grade: razmerje med premerom D glave s steblom premer d približno 1,7 ~ 2,2.
Razred B: razmerje med premerom D glave s steblom premer d približno 1,2 ~ 1,4.
Tabela 1. Grade Trimetal zakovice Dimenzije in odstopanja (mm)
Postavka | Premer glave R (Φ) | Head debeline (T) | Glavni Kontaktni Debelina plasti (S1) | Vpetje Kontaktni Debelina plasti (S2) | Vpetje Premer d (Φ) | Shank Dolžina | sferični Radius | Demould kota θ (o) |
osnovna velikost | 2,5 ~ 3,2 | 0,4 ~ 1,1 | 0,15 ~ 0,5 | 0,2 ~ 1,0 | 1.5 | 1,0 ~ 2,5 | 5 ~ 12 | 11 |
3,3 ~ 4,2 | 0.6 ~ 1.2 | 0,25 ~ 0,6 | 0,2 ~ 1,0 | 2.0 | 1,3 ~ 3,5 | 6 ~ 12 | ||
4,3 ~ 5,0 | 0,8 ~ 1,5 | 0,35 ~ 0,7 | 0,2 ~ 1,0 | 2.5 | 1,5 ~ 4,0 | 8 ~ 15 | ||
območje tolerance | ± 0,08 | ± 0,03 | ≤0.4 + 0,04 | ± 0,04 | -0,02 | 0,15 | ± 2 | ± 2 |
Tabela 2. Razred B Trimetal zakovice Mere in odstopanja (mm)
Postavka | Premer glave R (Φ) | Head debeline (T) | Glavni Kontaktni Debelina plasti (S1) | Vpetje Kontaktni Debelina plasti (S2) | Vpetje Premer d (Φ) | Shank Dolžina | sferični Radius | Demould kota θ (o) |
osnovna velikost | 2,5 ~ 3,5 | 0,4 ~ 0,9 | 0,2 ~ 0,35 | 0,3 ~ 0,5 | 1,8 ~ 2,2 | 0,8 ~ 1,5 | 6 ~ 12 | 13 |
3,0 ~ 4,0 | 0,6 ~ 1,1 | 0,25 ~ 0,5 | 0,3 ~ 0,6 | 2,4 ~ 2,7 | 0,9 ~ 1,8 | 8 ~ 15 | ||
4,0 ~ 4,5 | 0,7 ~ 1,2 | 0,3 ~ 0,55 | 0,3 ~ 0,6 | 2,9 ~ 3,2 | 1,0 ~ 2,0 | 10 ~ 20 | ||
4,5 ~ 5,5 | 0,8 ~ 1,5 | 0,3 ~ 0,6 | 0,4 ~ 0,7 | 3,5 ~ 4,5 | 1,5 ~ 2,5 | 12 ~ 30 | ||
5,5 ~ 6,5 | 0,9 ~ 1,5 | 0,3 ~ 0,6 | 0,4 ~ 0,7 | 4,5 ~ 5,5 | 1,5 ~ 3,0 | 15 ~ 40 | ||
6,5 ~ 7,5 | 1,0 ~ 2,0 | 0,4 ~ 0,7 | 0,5 ~ 0,8 | 5,5 ~ 6,5 | 2,0 ~ 4,5 | 20 ~ 60 | ||
območje tolerance | ± 0,08 | ± 0,03 | ≤0.4 + 0,04 | ± 0,04 | -0,02 | 0,15 | ± 2 | ± 2 |
glavna Uporaba
Trimetal kovice se običajno uporabljajo kot dvojne stene stiki, ki se uporabljajo predvsem v releji, mikro stikala, talnih stikala in kontaktorje.
glavni materijali
AgCu / Cu, Ag / Cu, AgNi / Cu, AgSnO2In2O3 / Cu, AgSnO2 / Cu, AgCdO / Cu, AgCuO / Cu, AgZnO / Cu.
Aokai Electric je vaš najboljši vir za visoko kakovostne srebrna medenina kontaktnih Trimetal kovic na s CE certificiranje. Bili smo ena od največjih tovrstnih proizvajalcev in dobaviteljev na Kitajskem od naše ustanovitve leta 2008. Dobrodošli v stik z našo tovarno za proizvode.
Priljubljena oznake: srebrne kontaktne medenina Trimetal kovice, proizvajalci na Kitajskem, dobavitelji, tovarna, CE
