opis izdelka
ASW50 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 50A Uporaba d Za Elect ri c vozil in Engineering Machinery AOKAI DC kontaktor
ASW50 je miniaturni enopolno kontaktor. To je prosto stoječe in kompaktna. To je zasnovan za neprekinjeno nazivni obremenitvi tok, ki je 50 amp. Nazivna tuljava napetost se lahko meri od 12VDC do 120VDC, kot je potrebno. Stik vezje oblika glavno je 1NO (en vklopni) ali 1NC (normalno zaprt). ASW50 ima en sam pole dvoposteljnih zavorne glavne stike z nasveti zlitine srebra, ki so zvar odporna, trda nošenje in imajo odlično prevodnost. Električni življenje ASW50 je 2 tisoč krat in mehanska življenjska doba je 300 tisoč krat. ASW50 je primeren za preklapljanje uporovnih bremen, kapacitivnih bremen in induktivnih bremen.
Tipične aplikacije ASW50 vključujejo preklopnih majhne pogonske motorje, hidravlični agregati in mali električni vitel motorjev.
| Znamka: AK / AOKAI Ime: DC Kontaktor Model: ASW50 / SW50 Nazivna napetost: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V itd Nominalni tok: 50ADimenzija: 33 * 36 * 88 (mm) Teža: Približno 200 g |
|
OPIS
Coil Nazivna napetost | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V itd |
Glavna Circuit nazivni tok (A) | 50A |
Glavna Circuit Contact Voltage Drop (Load: 100A) | ≤80mV |
Pod (20 ± 5) ℃, hlajenje Pull-in napetost | ≤70% |
Pod (20 ± 5) ℃, hlajenje Drop-out Napetost | ≥5%, ≤40% |
Sprejemljiva Gibanje Razpon Coil Voltage | ± 20% |
Pull-Time (N / O Kontakti, da zaprete) | ≤30ms |
Drop-out čas (N / O Kontakti za odpiranje) | ≤20ms |
Max Prekinjanje čas Kontakti | ≤5ms |
izolacijska upornost | ≥50MΩ |
dielektrična trdnost | 50Hz / 60Hz 1000VAC / 1 min |
preobremenitev Trenutna | ≤7Ie, ≤1s |
Coil Poraba energije (W) | ≤7.0W |
Električna življenje | 20.000-krat |
mehansko življenje | 300 tisočkrat |
Delovna način | Neprekinjeno ali s prekinitvami |
Kontaktni obrazec | 1 NO ali 1 NC |
Material kontakta | AgCdO / AgCuO |
Pomožni Kontakt nazivne obremenitve (po želji deli) | 2A / 48VDC, 5A / 24VDC |
tehnični standard | GB14048.4-2010 |
UPORABA OKOLJE
Nadmorska višina | ≤2Km | Sobna temperatura | -25 ~ + 55 ℃ |
Mednarodna zaščita razred | IP50 | namestitev Tip | III |
Način, da namestite | Kaj | vibracije | 2,5 g (5 ~ 50) Hz |
vpliv | 50g, 11ms (Half-Sine Wave) | ||

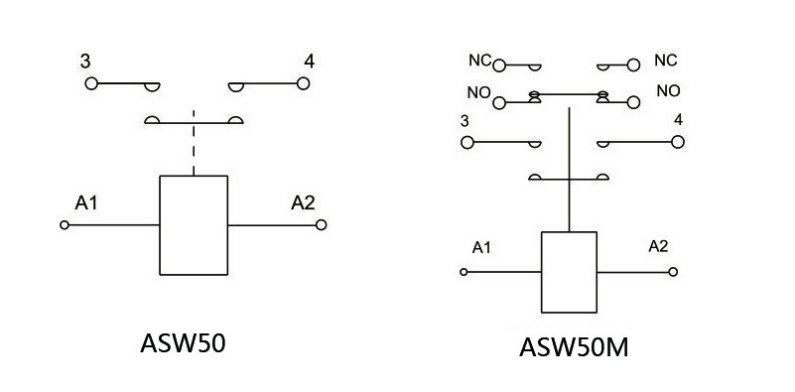

shematski prikaz
MONTAŽA DIAGRAM
