opis izdelka

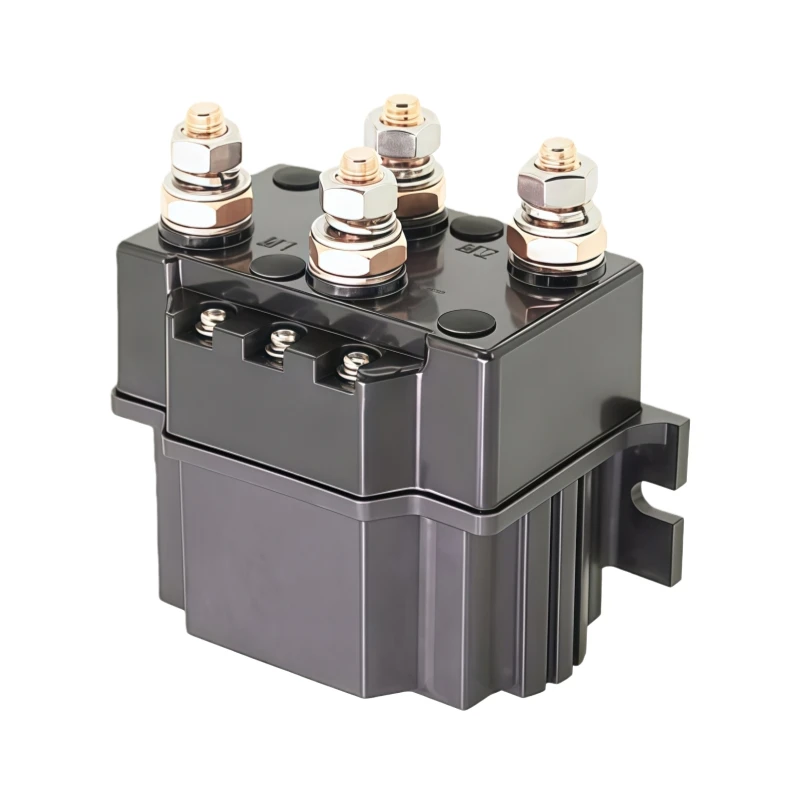

ADC 100-D- CS DC88P 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 100 Vaš 2NO + 2NC DPDT Long -time Duty Vijak Priključek Za Vitel DC vzvratno Pišite r
Serija ADC100-D-CS kontaktorja je bil zasnovan za enosmerni tok obremenitve, zlasti motorji, kot se uporabljajo v električnih vozilih, kot so industrijske tovornjake. ADC100-D-CS je gradnja monoblock, kar čeden kompaktno obliko, ki je združljiva s sodobnimi elektronskimi krmilnimi sistemi. Razvit za neprekinjeno obremenitev, je primeren za preklapljanje resistive, Kapacitivni in induktivnih bremen. To je zatesnjen IP67 tako ponuja večjo zaščito pred škodljivimi okoljih, kot so voda ali prah.
Prekine trenutno - odpiranje in zapiranje na obremenitve s pogostim preklapljanje (rezultati v povečano odpornost stikov). • Neprekinjeni tekoče - ni ali neredne zahteve obremenitve preklapljanje (vzdržuje manjšo kontaktno upornost).
Ima dvojne zavorne glavne stike s srebrno zlitine kontaktnih nasvetov, ki so zvar odporna, trda nošenje in imajo odlično prevodnost. M8 glavni stud terminali lahko nastavite na različne načine, da bi ustrezala aplikacijo. Vijačne povezave z 6.3mm lopate in montaža je preko priloženega nosilca in je lahko horizontalno ali vertikalno, ko vertikalna treba M8 kontaktne klinov točke navzgor. Če je zahteva za navzdol usmerjenosti lahko prilagodite kontaktor za nadomestilo za to.
| Znamka: AK / AOKAI Ime: DC vzvratno Kontaktor Model: ADC100 -DC S / DC88P Nazivna napetost: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V itd Nazivni tok: 10 0A Delo Duty: Stalno Connection Mode: Screw Type |  |
OPIS
Coil Nazivna napetost | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V itd |
Glavna Circuit nazivni tok (A) | Stalno 100A |
Glavna Circuit Contact Voltage Drop (Load: 100A) | ≤80mV |
Pod (20 ± 5) ℃, hlajenje Pull-in napetost | ≤70% |
Pod (20 ± 5) ℃, hlajenje Drop-out Napetost | ≥5%, ≤40% |
Sprejemljiva Gibanje Razpon Coil Voltage | ± 20% |
Pull-Time (N / O Kontakti, da zaprete) | ≤30ms |
Drop-out čas (N / O Kontakti za odpiranje) | ≤20ms |
Max Prekinjanje čas Kontakti | ≤5ms |
izolacijska upornost | ≥50MΩ |
dielektrična trdnost | 50Hz / 60Hz 1000VAC / 1 min |
preobremenitev Trenutna | ≤7Ie, ≤1s |
Coil Poraba energije (W) | Continuous≤10.0W |
Električna življenje | Nenehne 30.000-krat |
mehansko življenje | 300 tisočkrat |
Delovna način | Stalno |
Kontaktni obrazec | 2 NO in 2 odpiralna |
Material kontakta | AgCdO / AgCuO |
Začetek Trenutna | ≤4A |
tehnični standard | GB14048.4-2010 |
UPORABA OKOLJE
Nadmorska višina | ≤2Km | Sobna temperatura | -25 ~ + 55 ℃ |
Mednarodna zaščita razred | IP67 | namestitev Tip | III |
Način, da namestite | Kaj | vibracije | 2,5 g (5 ~ 50) Hz |
vpliv | 50g, 11ms (Half-Sine Wave) | ||
shematski prikaz
MONTAŽA DIAGRAM
